  Многоэтажный гараж с автомагазином по ул. Мытная (г. Москва)
  Заказчик проекта – ЗАО "ИРИТО" (Российская Федерация)

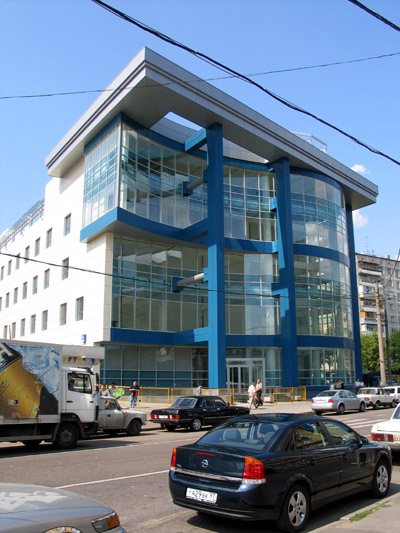

Многоэтажный гараж по ул. Мытной, вл.66 (г. Москва).
Многоэтажный гараж по ул. Мытной, вл.66 (г. Москва).

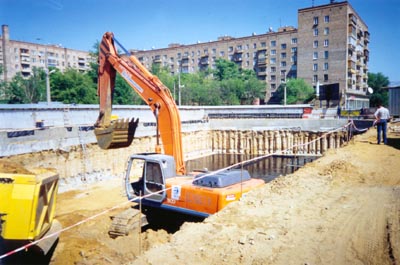

Разработка котлована при строительстве нулевого цикла гаража.
Разработка котлована при строительстве нулевого цикла гаража.



Для просмотра чертежей в формате DWF Вам понадобится загрузить и установить на своем компьютере Express Viewer с сайта компании AutoDesk.
Autodesk, Inc.



Для чтения публикаций в формате PDF Вам понадобится загрузить и установить на Вашем компьютере Adobe Acrobat Reader версии 4.0 или выше с сайта Adobe Systems Incorporated.
Adobe Systems Incorporated


На объекте запроектированы и в 2003 г. выполнены ограждение и крепление котлована глубиной 6,6 м из грунтоцементных свай размером в плане 75 x 31 м, монолитные железобетонные кон- струкции нулевого цикла и его гидроизоляция. Для устройства грунтоцементных свай огражде- ния и крепления котлована при- менена струйная цементация природных грунтов (технология "jet-grouting", чертёж DWF, 36 Kb).

Основные технические решения:

  • ограждение котлована из двух рядов секущихся грунтоцемент- ных армированных свай диамет- ром 700 мм;

  • постоянное крепление котлова- на из наклонных анкерных грунто- цементных армированных свай диаметром 700 мм;

  • использование ограждения из грунтоцементных свай в качестве частично несущего, путем вклю- чения его в совместную работу с конструкциями нулевого цикла;

  • гидроизоляция нулевого цикла из одного слоя "Изопласта П";

  • монолитная железобетонная фундаментная плита толщиной 70 (90) см;

  • монолитные железобетонные прижимные стены гидроизоляции толщиной 20 см;

  • колонны нулевого цикла сече- нием 50 x 50, 50 x 70 и 50 x 80 см;

  • антресольное перекрытие на отметке -3,30 м толщиной 35 см;

  • перекрытие на отметке -0,08 м толщиной 35 см.
